機構・ムーブメント
レトログラードは、針が限られた目盛りを一方向へ進み、周期の終端で始点へ戻る表示方式です。一般的な時針や分針のように360度を回り続けず、半円や扇形、ときには直線に近い弧を往復します。日本語では「逆跳表示」とも呼ばれます。
扇形の目盛りがあるだけでは、レトログラードとは限りません。判別点は、終端から始点への復帰が、次の周期を始める動作として組み込まれていることです。日付なら1から31、曜日なら月曜から日曜、分表示なら0から60と、針が担当する情報によって一周期の長さも戻る頻度も変わります。
回転する輪列の動きを、限られた角度の往復運動へ変える。代表的なレトログラード機構では、周期の位置を決めるカム、その輪郭をたどるラックやレバー、針を送る歯車、復帰の力を蓄えるばねが連携します。
ブレゲが公開しているトラディション レトログラード デイト 7597では、24時間輪の指が中間車を介して31歯車を毎日1歯進めます。31歯車と一体のスネイルカムには、31の丸い段と周期終端の急な落差があります。カムが1段回るたび、輪郭を追う調整指がラックを動かし、日付針を153度の弧へ送る構成です。

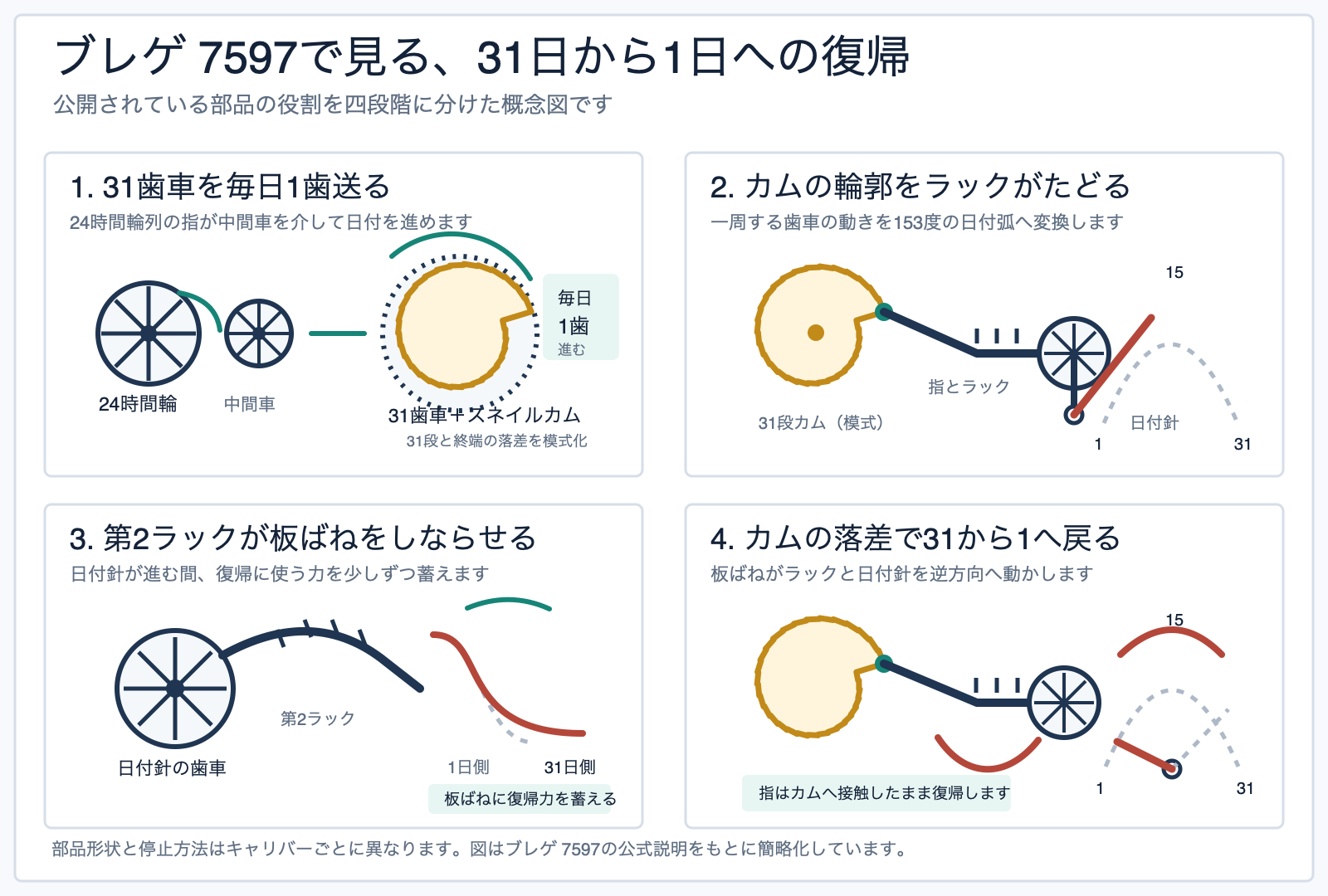

日付針の歯車につながる第2ラックは、日付が進むたびに板ばねをしならせます。31日の次に指がカムの落差へ達すると、板ばねの力でラックが反対方向へ動き、日付針は1へ戻る。板ばねには、ラックをカムへ接触させ続け、針の遊びを抑える役目もあります。図はこの一連の動きを四段階に分けたものです。実際の部品形状や停止方法はキャリバーごとに異なります。
速く戻すだけなら、針は始点を通り過ぎたり、反動で隣の目盛りへ跳ねたりします。必要なのは、終点まで安定して進め、決められた瞬間に解放し、始点で止め、次の送りへつなぐこと。パテック フィリップのレトログラード式永久カレンダーでも、復帰用ばねに加え、針の跳ね返りを抑える制御が説明されています。
針が長くなるほど、先端は大きな距離を移動します。表示角度を広げれば数字は読みやすくなりますが、復帰時に動かす範囲も広がる。二本の針を同時に戻す構成や、時分のように頻繁に逆跳する構成では、復帰の衝撃と次の表示との同期をより細かく整える必要があります。
外から見えるのは針だけです。しかし、その裏では「進める力」と「戻す力」が同じ表示を受け持っています。送りの途中でばねの力が針を引き戻さないこと、解放後には歯車の遊びが位置ずれとして現れないこと。静かに進む時間から一瞬の復帰までが、一つの周期をつくります。
ブレゲ 7597では、31歯車を毎日1歯進め、同軸のスネイルカムにある31の丸い段を指がたどります。その変位をラックが153度の日付弧へ伝え、日付針の歯車につながる第2ラックは板ばねへ復帰力を蓄えます。31日の次に指がカム終端の落差へ達すると、板ばねの力でラックと針が1へ戻ります。図は同機の公式説明を簡略化したもので、実際の部品形状や停止方法はキャリバーごとに異なります。
日付以外の実例もあります。ヴァシュロン・コンスタンタンのパトリモニー・レトログラード・デイ／デイト 4000U/000P-H003は、日付と曜日を別々のレトログラード針で表示。ヴァン クリーフ＆アーペルのウール ディシ＆ウール ダイエールは、二つのジャンピングアワーにレトログラード分針を組み合わせています。ジャガー・ルクルトのレベルソ・トリビュート・クロノグラフ Q389848Jでは、30分積算計が逆跳します。
三つの例は、戻る周期も読み方も異なります。曜日は一週間、分針は一時間、30分積算計はクロノグラフ作動中の30分が一周期です。比較するときは機構名だけで済ませず、何を示す針なのか、ほかの表示といつ同期するのかまで文字盤と機能欄で確かめます。
一本の針だけを使うレトログラード日付は、どの目盛りを読むかが明快です。日付と曜日を別々の弧へ置くダブルレトログラードでは、情報量を増やしながら文字盤の左右や上下を整えられます。その反面、二本の針が似た色や長さなら、どちらの目盛りを読むか迷いやすくなります。
時と分をそれぞれ逆跳させる時計では、さらに話が変わります。分針は一時間ごと、時針は半日または一日ごとに始点へ戻るため、二つの周期を別々に制御しなければなりません。表示数が多いことより、針、目盛り、周期の関係が腕上で直感的に読めるかを見ます。

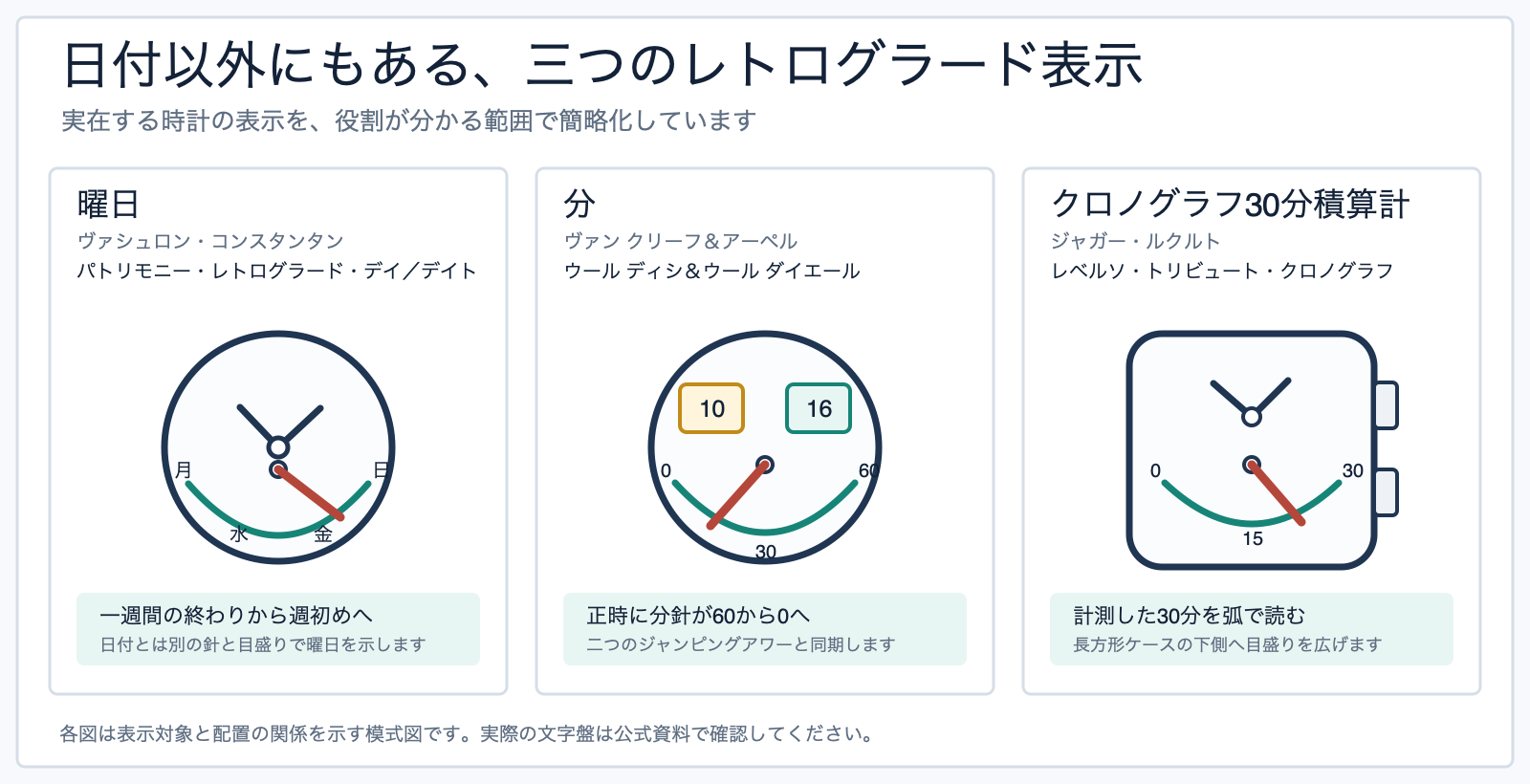

日付以外にも公式例があります。ヴァシュロン・コンスタンタンは曜日、ヴァン クリーフ＆アーペルは二つのジャンピングアワーと同期する分、ジャガー・ルクルトはクロノグラフの30分積算計にレトログラード表示を使っています。図は各表示の役割と配置を簡略化したもので、実物の文字盤は各公式資料で確認してください。
「瞬時に動く」という外観だけで一括りにすると、別の機能を取り違えます。
| 表示・機能 | 動くタイミング | 針や表示の動き | 確認時のポイント |
|---|---|---|---|
| レトログラード | 表示周期の終端 | 目盛りの終点から始点へ戻る | 何を表示し、どこが始点と終点か |
| フライバッククロノグラフ | 計測中にリセット操作をしたとき | クロノグラフ針がゼロへ戻り、次の計測を始める | 操作機能であり、扇形表示の名称ではない |
| ジャンピングアワー | 60分ごとの時刻切替 | 時を示す数字や針が次の位置へ瞬時に進む | 戻るのではなく、次の時へ進む |
二つの考え方を併用する時計もあります。たとえば、ジャンピングアワーの窓とレトログラード分針を組み合わせれば、正時には時表示が進むのと同時に分針が始点へ戻ります。分類するときは、どの表示が、どちらへ動くのかを分けて見ます。
逆跳表示の発想は、現代の腕時計だけのものではありません。ヴァシュロン・コンスタンタンの公式解説は、その系譜を17世紀までさかのぼらせ、18世紀にはアブラアン-ルイ・ブレゲが日付や均時差の表示へ用いたとしています。ここで述べた年代は、同社による歴史整理です。単一の腕時計を「機構全体の発明」とする意味ではありません。
同社のアーカイブでは、最初のレトログラード日付腕時計を1940年としています。1990年代にはメルカトールやサルタレッロなど、針の軌道そのものを文字盤構成へ取り込んだ時計が展開されました。ブランドの初採用年、特定モデルの発表年、逆跳という原理の起源は、別々に扱う必要があります。
レトログラードが繰り返し採用されてきた背景には、文字盤設計上の利点があります。円形の文字盤へ別の情報を足すとき、通常の小さなサブダイヤルでは中心が増え、視線が散ります。弧状の目盛りなら、文字盤の外周や空いた領域を使いながら、針の軌道そのものを意匠にできます。古い表示原理が、ケース形状や情報配置の異なる現代の時計でも使われる余地はここにあります。
円運動には、目立つ終わりがありません。レトログラードには目盛りの端があり、針が近づくほど周期の終わりが見えてきます。月の進行、週の進行、一時間の経過。終点へ向かう途中と、戻る一瞬。その両方に時間の表情があります。
もう一つは、文字盤の余白を組み替えられることです。大きな日付弧を上半分へ置く、曜日と日付を上下に分ける、長方形ケースの下辺へ積算計を沿わせる。中心を一周する針では難しい配置を選べます。その自由には、針の重量、ばねの力、復帰時の停止、複数表示の同期を整える機械側の仕事が伴います。
針の軌道には、ブランドの考え方も表れます。古典的な扇形を大きく見せる時計もあれば、文字盤の端へ細く沿わせる時計もある。逆跳を主役にするのか、複数表示の一部として馴染ませるのかで、同じ機構でも印象は大きく変わります。復帰の速さに加え、針が動いていない大半の時間に、その弧が文字盤をどう整えているかも見どころです。
代表例には、逆跳する情報と文字盤上の見せ方が異なる3本を選びました。価格や在庫は固定せず、Timeseekの各モデルページで確認できます。
| モデル・Ref | 逆跳する表示 | 文字盤設計の見どころ |
|---|---|---|
| ブレゲ トラディション レトログラード デイト 7597BB/G1/9WU | 日付 | オフセンターの時分表示に対し、中央から伸びる日付針が153度の弧を横切る |
| パテック フィリップ グランド・コンプリケーション 6159G-001 | 永久カレンダーの日付 | 外周の日付弧と、曜日・月・閏年の窓、月相を役割ごとに分ける |
| ジャガー・ルクルト レベルソ・トリビュート・クロノグラフ Q389848J | クロノグラフ30分積算計 | 反転ケースの裏面で、長方形の横幅に沿って積算目盛りを広げる |
ブレゲは日付針の長い軌道、パテック フィリップは永久カレンダーの情報整理、ジャガー・ルクルトは計測表示とケース形状の関係が比較点です。同じ機構名でも、弧を置く場所と戻す情報が違えば、視線の動きはまるで同じではありません。
トラディション 7597では、時分表示を12時側へ寄せ、ムーブメントの構成を広く見せています。その上を中央の日付針が横切り、見える機械と時間表示を一本の線でつなぎます。ブレゲは中央の日付針の軸を中空の香箱軸へ通し、オフセンター表示と153度の日付弧を同居させました。

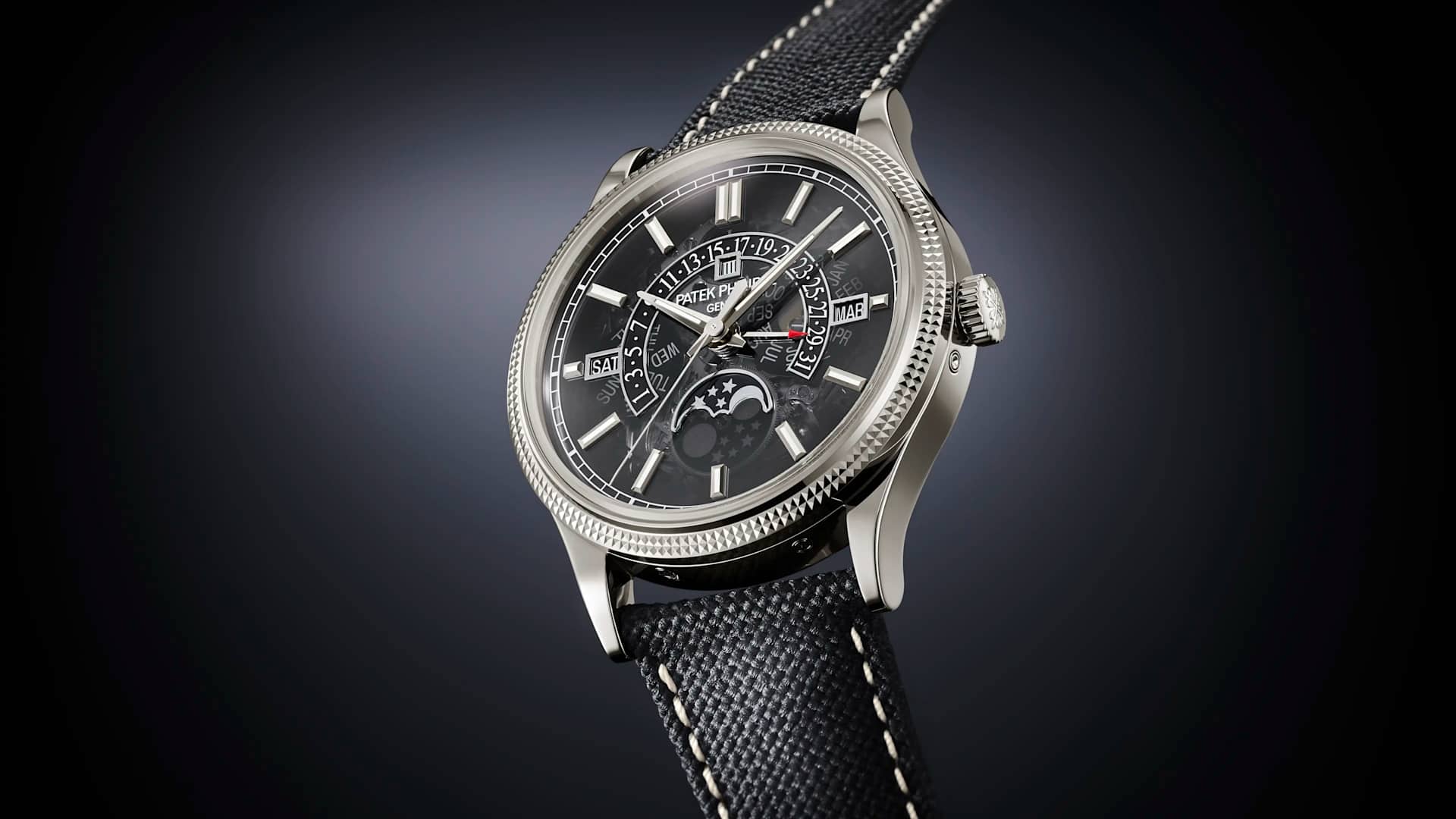

6159G-001では、日付を外周のレトログラード針へ任せ、曜日、月、閏年は窓、月相は6時側へ分けています。すべてを針に担わせず、長い期間を読む情報と瞬時に確認したい情報で表示方法を変える構成です。日付針が戻る位置も毎月同じとは限らず、永久カレンダーが月の日数に応じて28、29、30、31日のいずれかを判断します。

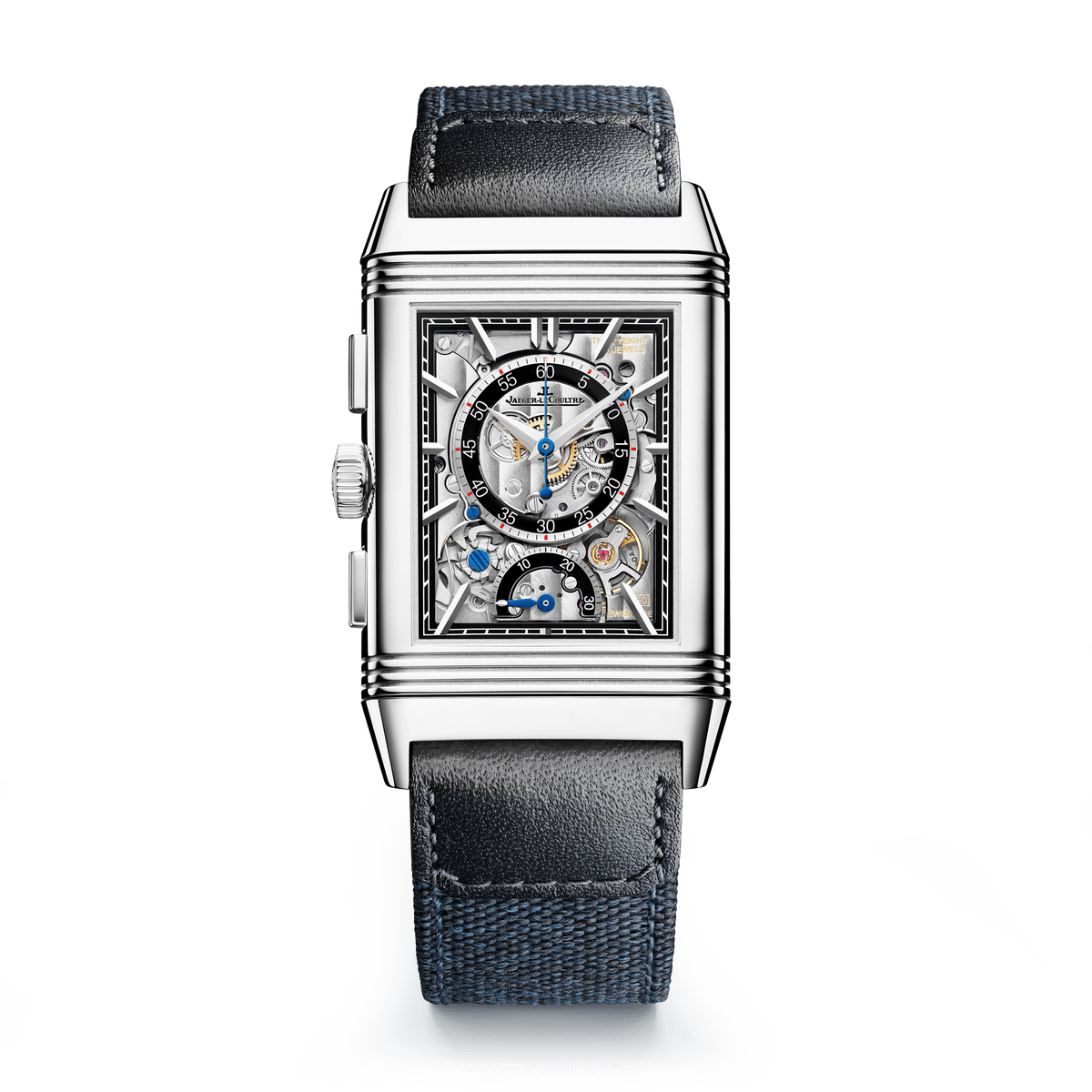

レベルソ・トリビュート・クロノグラフ Q389848Jで逆跳するのは、クロノグラフの30分積算計です。反転ケースの裏面に円形のサブダイヤルを重ねず、下側へ弧を広げることで、オープンワークの機構と計測表示を同じ面に収めています。積算針はクロノグラフを使うときに動くため、月末を待つ日付表示とは楽しみ方も異なります。
日付なら毎日使う情報を大きく読めますが、復帰を見る機会は月末です。曜日は週に一度、分表示は一時間ごと。クロノグラフ積算計は、計測している間に動作を確認できます。見たい動きの頻度と、普段読む情報の優先順位を合わせます。
弧が広くても、針先と数字の間が空いていれば読みにくくなります。二本のレトログラード針を持つ時計では、色、軸、目盛りの位置で役割を迷わず分けられるかも重要です。正面だけでなく斜めから見て、針先がどの目盛りを指すかを確かめます。
日付や曜日の合わせ方は共通ではありません。リューズを使う時計、ケース側面のコレクターを押す時計、補正してはいけない時間帯を設ける時計があります。ブレゲ 7597の公式説明書にある20時から翌1時までの制限は同型番の条件であり、ほかの時計へ一般化できません。対応する説明書を優先します。
永久カレンダーや複数表示を組み合わせた時計が長く止まった場合は、日付だけでなく曜日、月、閏年、月齢などを合わせる必要があります。どの表示から補正するか、針を進める方向に制限があるかもモデルごとに違います。操作履歴が分からない中古個体では、購入前の実演を販売店へ依頼し、自己流で動かさないほうが確実です。
逆跳機構では、表示の送りだけでなく、解放、復帰、停止位置の調整が必要です。中古や生産終了モデルは、メーカーや専門修理先が該当キャリバーを扱えるか、過去の整備で表示機構まで点検されたかを購入前に確認します。
禁止時間帯が分からない状態で、補正プッシャーを押したりリューズを逆方向へ回したりするのは避けます。作動動画だけで判断せず、保証範囲と再調整の窓口まで確認すると、購入後の条件が明確になります。
復帰の様子を確認できても、それだけでムーブメント全体の状態や真正性は判断できません。針の位置調整だけで見え方が変わることもあります。公式資料と正確なRefを基準にし、整備記録、交換部品、販売店の保証を個体の確認材料として分けて扱います。
