機構・ムーブメント
機械式時計は、香箱に収めた主ぜんまいを巻き上げ、その力がほどける過程で輪列と脱進機を動かします。満巻きから追加の巻き上げをせず、止まるまで動ける公称時間がパワーリザーブです。
主ぜんまいに残った力そのものは、文字盤には現れません。そこで巻き上げ状態を針、扇形目盛り、小窓、ディスクへ置き換えるのがパワーリザーブ表示です。機能の名前に「リザーブ」とあっても、残量を目で読めるとは限りません。
パワーリザーブ表示は停止予定時刻を計算する時計ではありません。主ぜんまいがどの程度巻かれているかを、時間や状態へ換算した目安です。実際の持続時間は、装着時間、腕の動き、追加機能の使用、個体の整備状態などで変わります。
「約72時間駆動」「5日間パワーリザーブ」といった仕様は、ムーブメントが動き続けられる長さを表します。文字盤やケースバックに残量表示があるかどうかは、別に確認しなければなりません。
| 用語 | 意味 | 確認する場所 |
|---|---|---|
| パワーリザーブ | 満巻きから動き続けられる公称時間 | 公式仕様、取扱説明書 |
| パワーリザーブ表示 | 巻き上げ状態を可視化する機構 | 文字盤、窓、ディスク、ケースバック |
| ロングパワーリザーブ | 比較的長い持続時間を持つ設計の呼び方 | ムーブメント仕様 |
| AUF／AB、F／E、＋／− | 満巻き側と空側を示す表示語 | 実物と取扱説明書 |
長く動く時計でも表示を持たない例はあります。反対に、絶対時間を記さず、満巻きと空の間だけを示す表示もあります。「何時間動くか」と「どのように残量を読むか」を分けると、候補を誤って絞り込みません。
表示針は、主ぜんまいへ力が入る動きと、時計がその力を使う動きの両方を受け取ります。代表的な構造では、巻き上げ輪列と香箱側の動きを差動歯車や遊星歯車へ導き、両者の差を針やディスクの位置へ変換します。
巻けば満巻き側へ進み、時計が動けば空側へ戻る。表示だけを見れば単純ですが、その針には逆向きの二つの流れが重なっています。A.ランゲ＆ゾーネは1815 UP/DOWNの表示を専用の遊星歯車でムーブメントへ統合しています。ロンジンの中央表示は、巻き上げ時と消費時に外側と中央のディスクが異なる動きを担います。
差動歯車は代表的な考え方であり、具体的な輪列、ばね、表示方向、針の移動量はムーブメントごとに違います。中央ディスクや非線形目盛り、ケースバック表示は、限られた空間から動きを取り出す方法そのものが意匠になった例です。

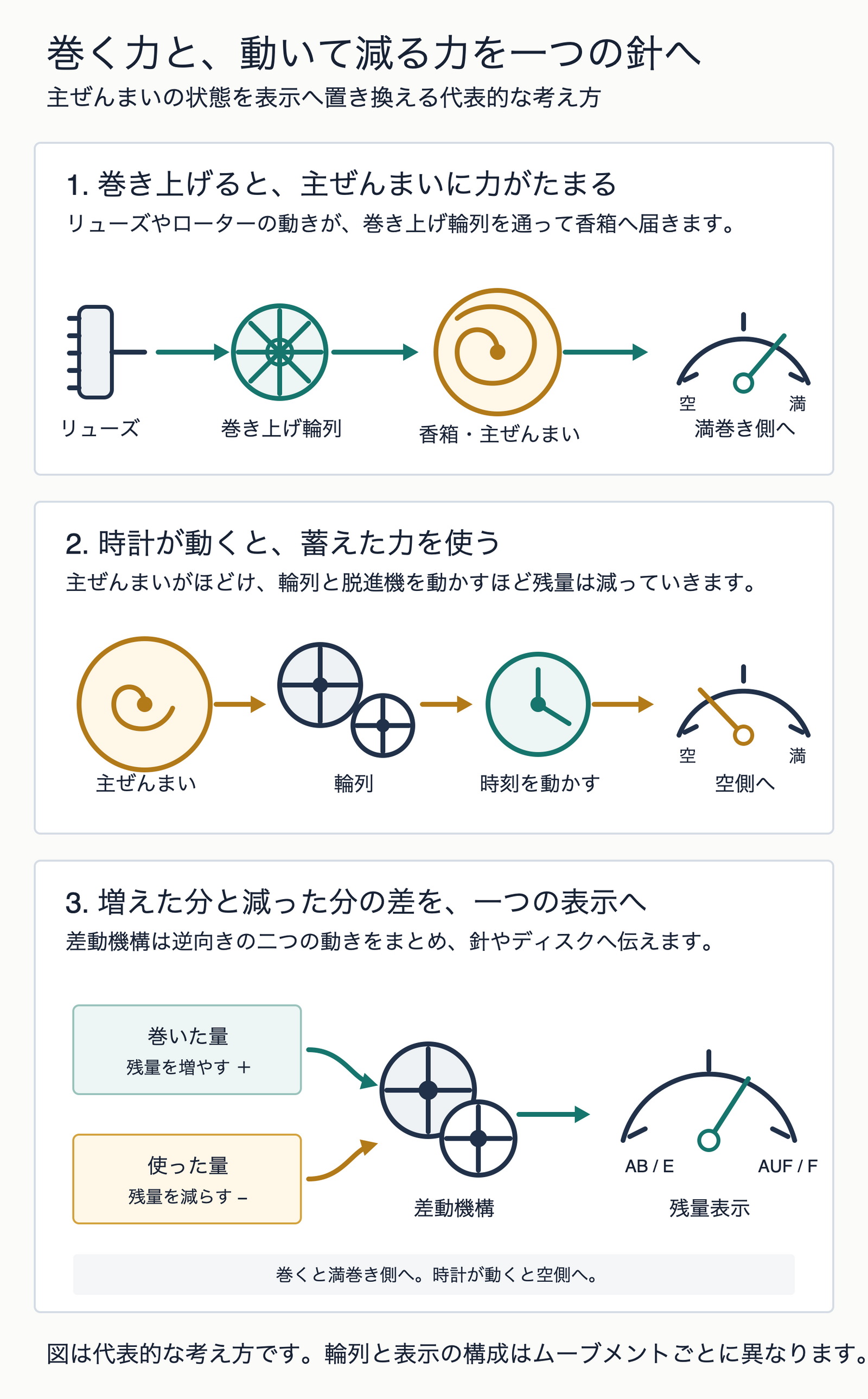

表示機構は、巻き上げで増えた分と、時計が動いて減った分を一つの指示へまとめます。図は差動歯車を使う代表的な考え方で、実際の輪列はムーブメントごとに異なります。
最初に探すのは、満巻き側と空側です。F／E、＋／−、AUF／AB、時間、日数、色の変化などが手掛かりになります。針が右へ進めば満巻き、という共通規則はありません。表示の方向と意味は対象型番の説明書で確かめます。
| 表示 | 何を読むか | 確認時のポイント |
|---|---|---|
| 時間目盛り | 0、24、48、72などの残時間の目安 | 数字が公称時間と一致するか |
| 状態目盛り | AUF／AB、F／E、＋／− | どちらが満巻き側か |
| 色帯・小窓 | 色や見える面積の変化 | 低残量を示す色と途中の読み方 |
| 非線形目盛り | 低残量域を広く取った目盛り | 扇形の中央を残時間の半分と決めない |
| ケースバック | 裏側の針やブリッジ上の表示 | 腕から外して見る運用が合うか |
オリス Calibre 113のように、ウォームギアを用いて低残量域を広く見せる例もあります。針が同じ角度だけ動いても、示す時間が同じ割合で減るとは限りません。
手巻き時計では、表示が巻き上げの区切りになります。決まった時間にリューズを回す習慣の中で、前回からどれほど減り、どこまで戻したかが視覚で分かります。満巻き付近の操作感は機構ごとに異なるため、表示だけを頼りに力を加え続けるのは避けます。
自動巻きでは、着けていれば常に満巻きになるわけではありません。装着時間や腕の動きが少ない日は、蓄えが十分に戻らないことがあります。ただし表示は活動量計ではありません。回復しないときは、使い方と巻き上げ機構の状態を分けて考えます。
スプリングドライブも主ぜんまいを動力源とするため、残量表示を持つキャリバーがあります。巻き上げ方向や満巻き時の扱い、表示位置はキャリバー別の説明書が基準です。
| 巻き上げ方式 | 表示が役立つ場面 | 実物で見ること |
|---|---|---|
| 手巻き | 毎日の巻き上げ、複数本のローテーション | 満巻き位置、リューズの感触、巻き止まりの扱い |
| 自動巻き | 装着不足、外した後、手巻き補助 | 装着と手巻きの双方で残量が戻るか |
| スプリングドライブ | 主ぜんまい駆動の残量確認 | 表示位置、巻き上げ方向、低残量時の案内 |
AUF／ABの小さな針は、時間の長さより巻くべき時期を端的に伝えます。数字入りの扇形は残り時間を読みやすく、色帯は低残量を一目で知らせます。中央回転ディスクになると、残量表示そのものが文字盤の主題になります。
ケースバック表示は逆の発想です。表側の時刻表示を簡潔に保ち、時計を外したときだけ残量を確認します。毎日何度も見るのか、巻くときだけ分かればよいのか。表示位置は装飾の好みだけでなく、確認する頻度まで左右します。
時刻を読むだけなら、パワーリザーブ表示は必要ありません。それでも文字盤へ置くなら、メーカーは「残量をどれほど意識してほしいか」まで設計することになります。大きな扇形は道具としての分かりやすさを前へ出し、小さな状態表示は時刻の秩序を崩さず、中央ディスクは残量そのものを意匠へ変えます。機能の有無より、どこまで主役にしているかを見ると、その時計らしさを読み取りやすくなります。

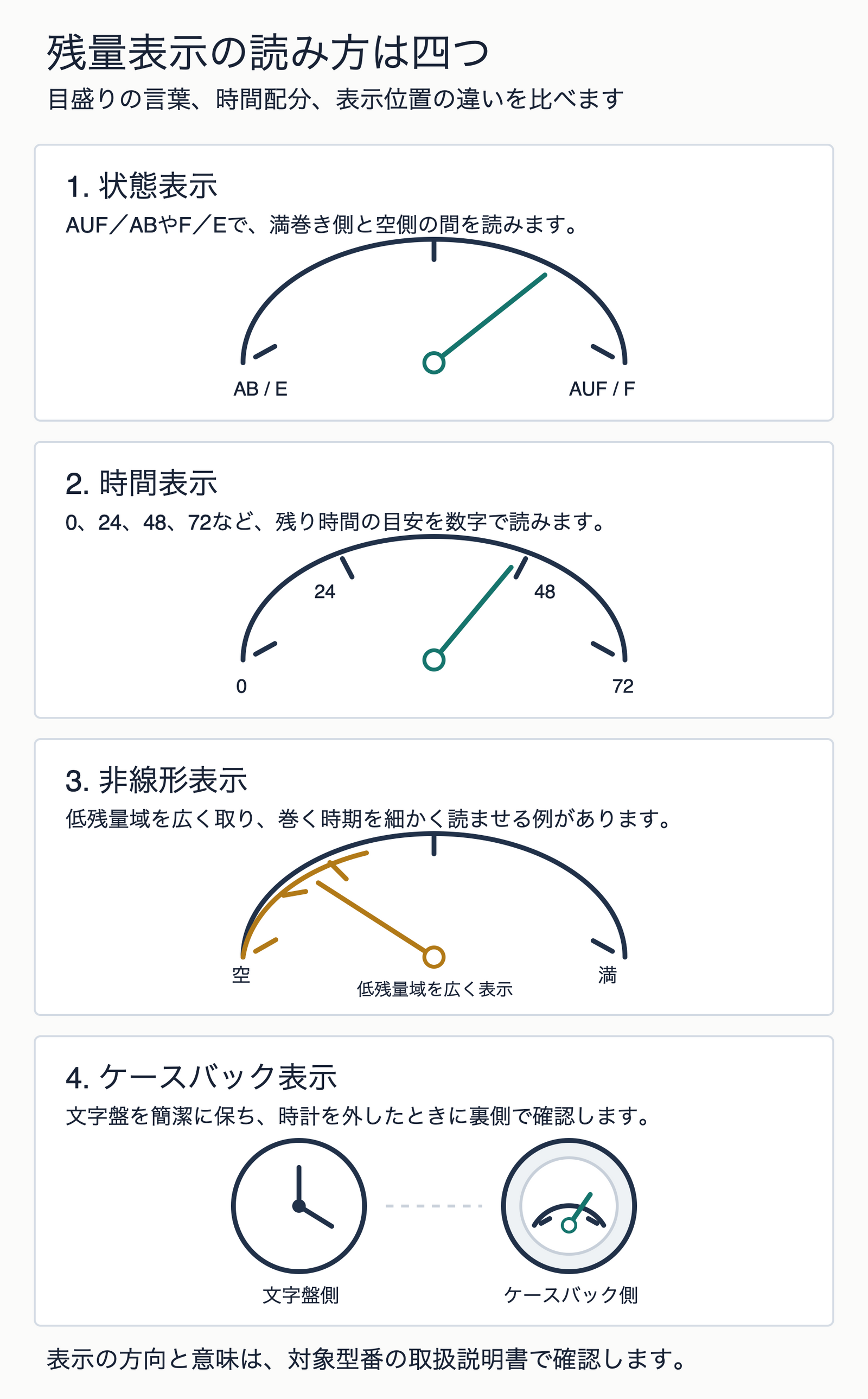

パワーリザーブ表示は、状態、時間、低残量域、表示位置のどれを重視するかで読み方が変わります。目盛りの方向と意味は対象型番の説明書で確認します。
公称値は、メーカーが定めた条件で測った持続時間です。主ぜんまい、振動数、輪列効率、表示や複雑機構の負荷、利用するトルク域が互いに関係します。香箱が二つあるから持続時間も一つの倍になる、という単純な関係ではありません。
三日以上の表示は、週末に外した時計を再装着するときの目安になります。ただし金曜の何時に外したか、その時点でどこまで巻かれていたかで結果は変わります。「週末を越える」という表現より、現在の針位置と生活の空白時間を見た方が実用的です。
仕様表の公称値は、同じ数字でも使い心地が同じとは限りません。残量を時間で示す時計なら数字と針位置を照らせますが、AUF／ABのような状態表示では、72時間という仕様が目盛りにそのまま刻まれているわけではありません。持続時間はムーブメントの仕様、表示は使い手との接点として、二つを別々に比べます。
表示が半分なら精度も半分、赤い領域なら必ず遅れる、とは言えません。パワーリザーブ表示が示すのは巻き上げ状態で、進み遅れや振り角を直接測ってはいないからです。精度は巻き上げ状態、姿勢、温度、経過時間をそろえて別に確認します。
A.ランゲ＆ゾーネは、1879年5月18日に取得した特許第9349号を、巻き上げ状態と残り時間を針で示す装置として記録しています。現在のAUF／AB表示へ続く系譜です。
ジャガー・ルクルトは1948年のCalibre 481とPowermaticを、パワーリザーブ表示を組み込んだ自動巻き時計の歴史として紹介しています。手巻きで巻く時期を知らせた機能が、自動巻きでは装着による回復を確かめる表示へ役割を広げました。
1960年のロンジン Conquest Power Reserveは、中央に重ねたディスクで残量を示しました。現行のConquest Heritage Central Power Reserveも、Calibre L896.5と中央回転ディスクでその表示を再構成しています。小針だけが正解ではないことを、歴史そのものが示しています。
この三つの節目を並べると、表示の役割が少しずつ広がったことが分かります。手で巻く時期を知らせる機構から、自動巻きの回復を確かめる機構へ進み、さらに残量表示そのものが文字盤の構成を決める題材になりました。技術の変遷は、持続時間の伸長だけでは追えません。
代表例には、残量の読ませ方が異なる3本を選びました。型番ごとの価格や在庫は固定せず、Timeseekのモデル・Refページで確認できます。
| モデル・Ref | 表示の読み方 | 比較するポイント |
|---|---|---|
| ブレゲ クラシック 7787BR/12/9V6 | 3時方向の扇形表示で巻き上げ状態を読む | 12時の月相と残量表示を離し、中央時刻の余白を保つ構成 |
| ジャガー・ルクルト マスター ウルトラスリム パワーリザーブ Q1378421 | 10時側の扇形目盛りを読む | 70時間表示、日付、スモールセコンドを薄型文字盤へ分ける構成 |

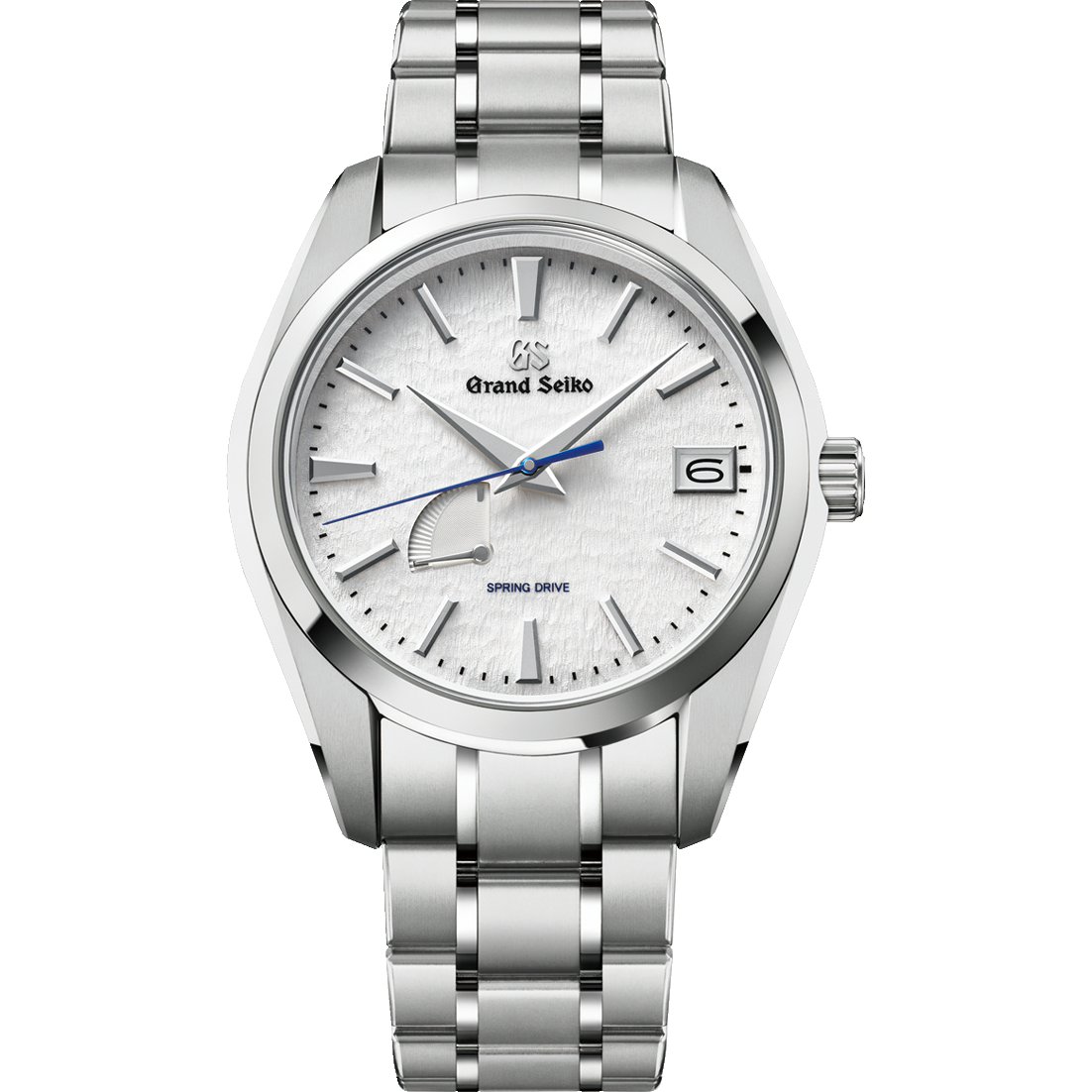

| グランドセイコー ヘリテージコレクション SBGA211 | 7時から8時方向の扇形表示を読む | 9R65スプリングドライブの約72時間表示と時刻表示の共存 |
7787BR/12/9V6は月相とパワーリザーブを文字盤の上下へ離し、中央時刻の周囲に余白を残します。Q1378421は残量、日付、秒を三つの領域へ分けます。SBGA211では雪白ダイヤルの一部へ扇形表示が入り、連続する秒針とは別に主ぜんまいの状態を読み取れます。同じ機能でも、視線を運ぶ順番は同じではありません。
腕に着けたまま残量を見たいなら文字盤側、時刻表示を簡潔に保ちたいならケースバック側が候補です。表示の大きさより、実際に確認する場面を先に考えます。
残り時間の目安が欲しければ数字目盛り、巻く時期だけ分かればよければF／EやAUF／ABが明快です。非線形目盛りは低残量域を詳しく読めますが、初見で理解できるかは実物で確かめます。
毎日一本を着けるのか、週末は外すのか、複数本を交代するのかで必要な余裕は変わります。時計を外している時間と巻き上げの習慣を基準に、無理のない長さを選びます。
残量針が時針や日付と重ならないか、低残量域の色を判別できるか、斜めからでも読めるかを見ます。機構が魅力的でも、毎日の時刻確認を妨げる配置なら用途と合いません。
中古では、時計が動くことと、残量表示が正しく連動することを別々に見ます。満巻き位置だけ合っていても、消費側で止まる、ゼロへ戻らない、実動時間と大きくずれる場合があります。
| 確認項目 | 見るべきポイント |
|---|---|
| 巻き上げ側 | 手巻きや自動巻きで表示が満巻き側へ滑らかに進むか |
| 消費側 | 時間経過とともに空側へ戻り、途中で引っ掛からないか |
| 満巻き・ゼロ位置 | 説明書の位置と合い、停止付近で大きく外れないか |
| 実動時間 | 同じ条件で測り、公称値との差と測定条件を記録できるか |
| 整備明細 | 香箱、巻き上げ輪列、表示輪列、実動試験まで作業範囲が分かるか |
長時間駆動の全行程を店頭で待つのは現実的ではありません。販売店や時計師がいつ、どの状態から、どの機能を使って測ったかを確認します。「オーバーホール済み」という一語より、表示機構を含む作業範囲と測定条件の方が判断材料になります。
自動巻きでは、リューズで巻いたときに針が進むことだけで合格とは言えません。ローターからの巻き上げでも残量が戻るか、静置すると滑らかに減るかを分けて確かめます。表示輪列の不調と自動巻き機構の不調は見た目が似ることがあるため、どの入力で、どの方向へ、どれだけ動いたかを記録してもらうと話が具体的になります。
